Ich habe mich entschieden auch die 24V Batterien für bestimmte Verbraucher zu nutzen.

  1. Digitaler Sinus Wechselrichter IVT DSW-2000, 24 V, 2000 W (4000W)
  2. Orion 24V/12V 30A Batterielader
  3. 2 warmweisse 24V Ledstreifen
  4. Shelly RGBW für die Ledstreifen und 2 Relais

Im Küchenschrank ist das 24V System von dem 12V System getrennt. (Vorder- und Rückseite des Schrankbrettes).

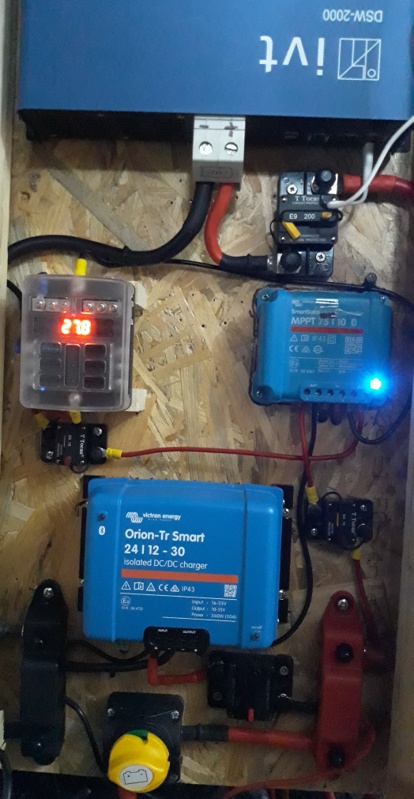

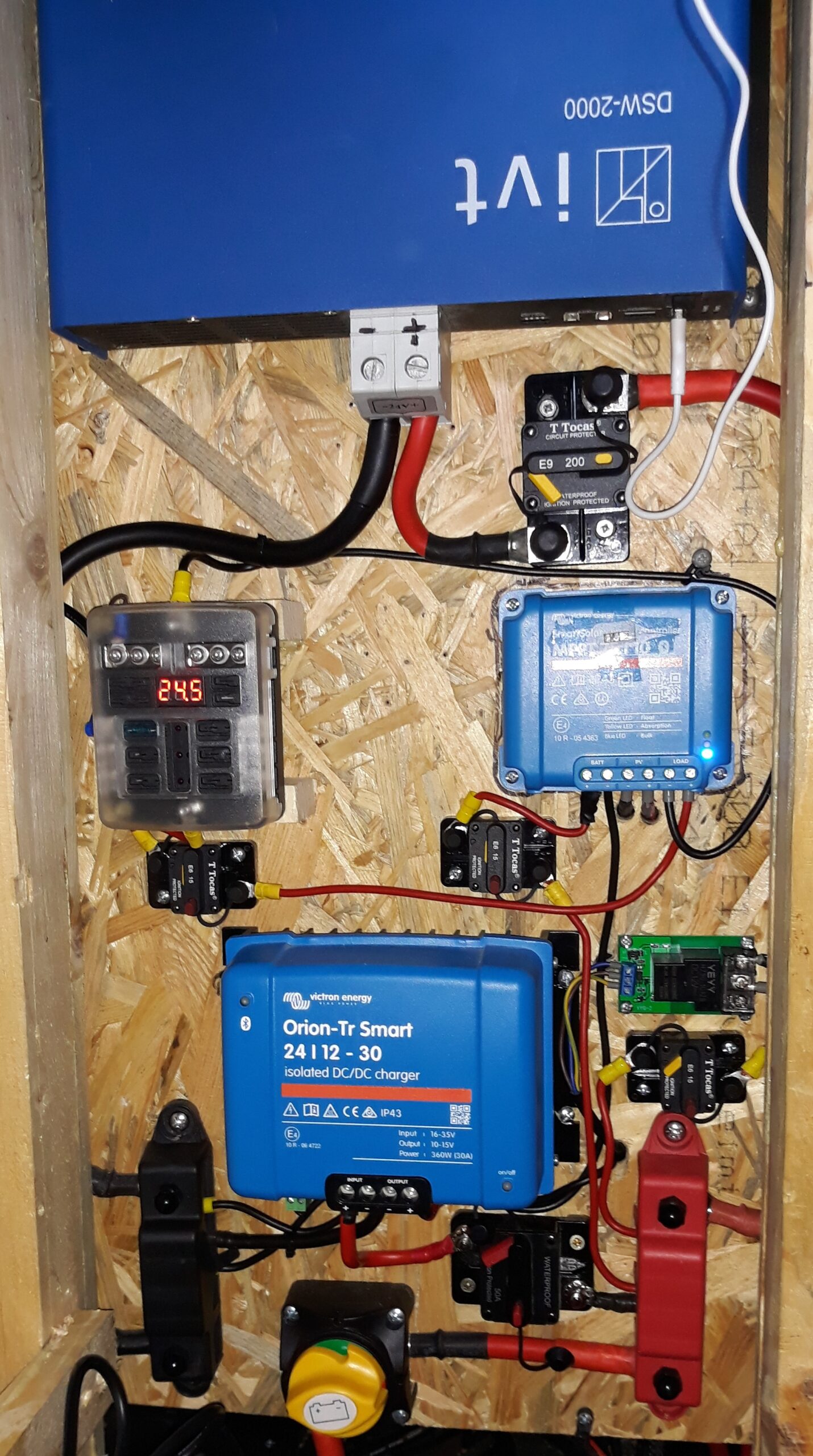

Die Verschaltung auf der 24V-Seite ist wie folgt:

  1. Links unten kommt minus mit einem 50mm2 Kabel auf einer Verteilerschiene an. (Am Boden sind jeweils für plus und minus ein 200A Sicherungshalter verschraubt)
  2. 24V plus geht auf den gelben Hauptschalter und dann rechts unten auf die plus Verteilerschiene mit einem 50mm2 Kabel
  3. Der Orion 24V/12V 30A Batterielader ist mit 35mm2 Kabel über einen Sicherungsautomaten an den Verteilerschienen angeschlossen
  4. Der IVT DSW-2000 Wechselrichter (ganz oben, die blaue Kiste) ist auch mit 50mm2 Kabel über einen 200A Sicherungsautomaten and den Verteilerschienen angeklemmt
  5. Der Smartsolar 75/10 lädt die 24V Batterie über 2 Solarzellen (jeweils 100W alte polykristaline Zellen) und ist per 6mm2 Kabel über einen 15A Sicherungsautomaten mit den Verteilerschienen verbunden
  6. Der Sicherungskasten mit Voltanzeige ist mit dem Lastausgang des Solarwandlers (plus und minus) verbunden und auch mit einen 15A Sicherungsautomaten abgesichert.
  7. Die Solareingangskabel sind durch 2 Löcher auf der anderen Seite des Bretts über 2 Sicherungsautomaten (32A) mit den Solarzellen verbunden (müssen noch auf Dach des Koffers geklebt werden)

Zusätzlich zum gelben 24V Hauptschalter kann durch die Verwendung der Sicherungsautomaten jedes einzelne Gerät von der 24V Batterie getrennt werden.

Alles ist angeklemmt und funktioniert wie gewünscht

Der 2000W Wechselrichter wird nur in Ausnahmefällen benutz. Nur wenn ich mal die Stichsäge über 220V brauche. Aber mal schauen was noch möglich ist.
